Mark-10手动测量台ES10,MARK-10测量台ES20
4008-936-935
扫描二维码
了解更多资讯应用实列
手动测量支架ES10-ES20
ES10和ES20手动测量台紧凑式经济适用型设计用于测量小样品的拉压力.ES10用于快速测试,ES20手轮精控加载提高样品测试的一致性.可选表盘或数据位移显示套装,位移显示最大0-25mm使用测量台与测力计及专用夹具构建一套完整经济的测试系统.
快速链接
图片展示
功能特点
尺寸精巧
适用于所有MARK-10的推拉力计,附件,夹具
预留固定安装螺纹孔
大底座设计预留5x#10-32UNF工装螺纹孔
产品型号
ES10
ES20
测量量程
100lbF[500N]
最大位移量
9"[229 毫米]
操作方式
扛杆操作
手轮精控操作
移动速度
1.050" [26.7 mm]/圈
0.083" [2.1 mm]/圈
重量
10 lb [4.5 kg]
可选设备

工装底板

包括#10-32矩阵式安装螺纹孔,5/16-18中心螺纹孔, 5/16-18M 转#10-32F适配工装

指针式位移显示套装*

1“位称显示分辨率0.001"

数字式位移显示套装*

1"/25mm位移显示,分辨率0.0005"/0.01mm.包括清零按键,in/mm转换

位移显示器工装

可单独选购位移显示表固定工装,不包括位移显示表,用户可自选位移显示表.
可实现夹具快速安装或拆卸,防止夹具旋转,可与测量台,传感器,及推拉力计快速连接.
*因为传感器的位移量及测量台系统误差没有自动补偿功能所以推荐测量应用位移至少要在 0.2 in [5 mm] 以上
订购信息
型号
描述
价  格
ES10
测量支架、扛杆操作, 100 lb
电话咨询
ES20
测量支架、手轮操作, 100 lb
电话咨询
ES001
指针位移显示表套装, 1"[25.4mm]显示表,包括固定工装
电话咨询
ES002
数字位移显示表套件, 1"[25.4mm]数显表,包括固定工装
电话咨询
ES001NI
位移显示表固定工装,不含位移显示表
电话咨询
AC1060
矩陈式工装底板
电话咨询
G1039 *
转接头, #10-32
电话咨询
* 选购ES10或ES20测量台及20lbF[100N]以下MG系列推拉力计与MARK-10夹具连接时需选购转接头G1039或加长杆,使夹具及传感器连接杆有充足的间隙.MG50以上量程推拉力计包括G1039转接头.

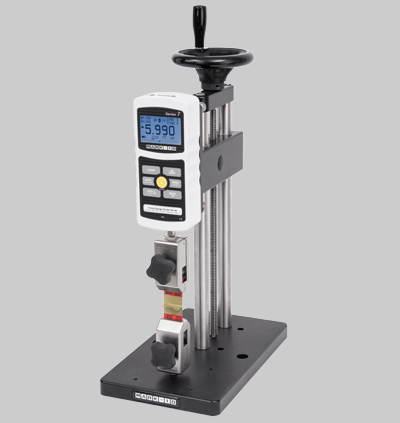

ES20标准配置

ES20手动拉压力测量台标准配置如图(左)
包含以下附件:

(1)内六角扳手

(1)手轮一个

(4)测力计手拧螺丝

(1)CD光盘

ES10标准配置

ES10手动拉压力测量台标准配置如图(左)
包含以下附件:

(1)内六角扳手

(1)手柄一个

(4)测力计手拧螺丝

(1)CD光盘

外形尺寸;IN[mm]
ES10
ES20
