手动测量台TSB100
快速链接
图片展示
功能特点
最大测量范围:100 lbF [500 N]
最大位移带限位块(选配):3.75" [95 mm]
最大位移不带限位块:6" [150 mm]
位移速度:3" [76.2 mm]/手柄转到一周
手柄角度可调,30°递增,方便不同操作习惯
测量台底座预留螺纹孔,可以固定底座
可选配位移限位功能
精密齿轮齿条配合
25个#10-32矩阵式螺纹孔基座方便各种工装的连接固定.
小量程摩擦制动,可提供更加精准的负载.
PC 通讯
MARK-10推拉力计标准配置带USB线缆可直接与PC通讯,如果选配TSA001数字位移显示选项并且需要与PC通讯采集位移数据,需要选配以下通讯线缆:
位移显示(Mitutoyo) <> = 09-1066电缆,Mitutoyo <> = MRS100A 转换器，Mitutoyo-RS-232 <> = RSU100 转换器，RS-232-USB (可选)
订购信息详见附件页面详见信息.
选配设备

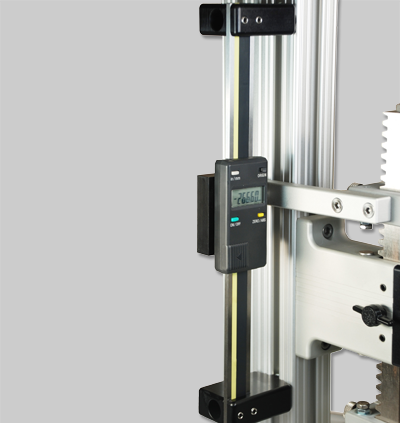

数字位移显示*
6" [150 mm]位移显示,0.0005" [0.01 mm]分辨率,SPC输出,如需将位移数据传输电脑,需选配以下线缆:09-1066数据线和MRS100A通讯适配器.注：位移数据输出频率为2Hz.
卧式工装套件
可水平放置并固定测量台.
位移限位块
锁定位移行程
测量台高度扩展
客户可订制需要的测量台高度(见订购信息)。
标准配置
订购信息
型号
描述
价 格
TSB100
测量台,手柄式操作,500N
7150.00
TSB001
数字位移显示需选配TSB003位移限位块
5400.00
TSB002
卧式式装套件
1260.00
TSB003
位移限位块
850.00
---
测量台高度订制
电话咨询
规格尺寸 IN[mm]
