高级型电动测量台TSFM500-DC / TSFM500H-DC
TSFM500-DC高级型电动测量台适用于拉压力测试,测量范围500lbF[2200N].测量台大喉深式设计,加强型主体结构,步进电机驱动,有效防止速度随负载变化而变化,TSFM500-DC具体电脑控制,循环加载,自动返回等功能.
快速链接
图片展示
功能特点
测量范围:500 lbF [2,200 N]
位移行程
速度可调:0.01 - 6 in/min [0.2 - 150 mm/min]
±0.2%设置速度, ±0% 加载速度变化
矩阵式装配台面25 #10-32 UNF方便各种工装夹具的安装

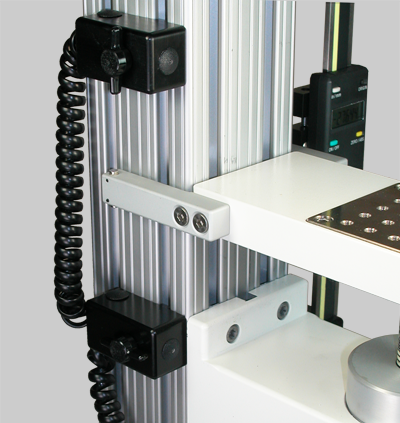

机械限位,重复精度小于0.001" [0.03 mm]
表头位置可上下调节
底座预留螺纹孔用于固定测量台架
立式/卧式可选
兼容所有MARK-10生产的推拉力计,附件,夹具
CE认证
控制功能 /技术规格

电脑控制

RS232通讯接口.TSFM500-DC可以接收控制测量台和推拉力计指令该功能需选配以下设备:
-Series5或Series7推拉力计(更多的信息)
-09-1056数据线(详见可选设备)
-09-1162多功能数据线(详见可选设备)

过载保护功能

防止推拉力计过载(需选配Series 4, 5, 或7系列推拉力计和09-1162多功能数据线).使用时可设置仪器量程的百分比.当接近设定值时测量台停止加载,带模拟信号输出的推拉力计都可以使用该功能.

自动返回

表头移动到机械限位或加载到设定的力值时(需选配Series 4, 5, 或7 推拉力计)停止,并以最快速度返回到相反方向的限位或设定的力值.

循环加载/停留时间

表头可以在设定的位移或设定的力值上下循(需选配 Series 4, 5, 或7 推拉力计).最大循环次数99,999.上下停留时间最大9,999.9秒,最小0.1秒.

按键模式控制

上下按键有三种工作模式:

保持:

短按按键测量台持续升降,直到按下停止键

点触:

当按键按下时测量台动,反之停止

自动:

自动识另以上两种按键方式

独立升降速度

分别设置上升和下降的速度
测量速度(in/min & mm/min)

密码保护

防止测试参数未经授权的篡改
可选设备

数字位移显示*

6" [150 mm]位移显示,0.0005" [0.01 mm]分辨率,SPC输出,如需将位移数据传输电脑,需选配以下线缆:09-1066数据线和MRS100A通讯适配器.注:位移数据输出频率为2Hz.

卧式工装套件

可水平放置并固定测量台.

多功能数据线, 推拉力计-控制器

用于Series 4, 5, 或7系列推拉力计与控制器的连接,用于传输上下限, 过载信号,测量值..

数据线,控制器-PC

双向通讯用于电脑控制.及传输测量值到PC.
RS232转USB输出.(包括USB数据线及驱动CD).
可以快速安装,拆卸夹具,防止夹具旋转,可连接在测量台,推拉力计,传感器上.
*因为传感器的形变和系统误差的存在没有自动补偿,所以推荐使用该设备应用于5mm以上的位移测量.
标准配置

SFM500和TSFM500H-DC电动测量台标准配置如图(左)
包含以下附件:

(1)G1024,延长杆,2"[50.8mm]

(1)G1028,小号钩头

(1)G1038,中号钩头

(1)G1034,大号钩头

(1)G1042,特大号钩头

(1)G1063,转接头,5/16-18 F/F

(1)G1039,转接头,#10-32F/F

(1)G1009,圆形压盘,直径2"[50.8mm]

(1)G1009-1,圆形压盘,直径3"[76.2mm]

(2)G1044,适配接头,1/2-20F

(1)控制器

(1)控制器连接线缆

(1)内六角扳手

(4)测力计手拧螺丝 0.5-2500N

(4)测力计手拧螺丝5-10kN

(1)电源线

(1)顶盖/带固定销

(1)CD光盘

(1)(1)测量台架底座/带安装螺丝(TSFM500-DC)

订购信息
型号
描述
价  格
TSFM500-DC
测量台架, 电动, 500 lbF[2200N], 立式, 220V*
电话咨询
TSFM500H-DC
测量台架, 电动, 500 lbF[2200N], 卧式, 220V*
电话咨询
TSF001
数字位移显示
电话咨询
09-1066
数据线,位移显示表-Mitutoyo
电话咨询
MRS100A
通讯适配器, Mitutoyo -RS-232, 9-pin
电话咨询
09-1162
多功能数据线,推拉力计-控制器
电话咨询
09-1056
数据线,控制器-RS-232
电话咨询
RSU100
通讯适配器, RS-232 -USB
电话咨询
TSF002
卧式工装套件
电话咨询
---
客户可订制测量台高度
电话咨询
规格尺寸 IN[mm]
TSFM500-DC
TSFM500H-DC
