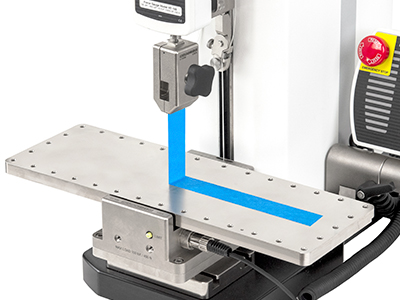

90°/45°/30° 剥离力测试工装G1109
该夹具工装适用于胶带粘合度,薄膜,或包装箔密封等其它材料的剥离测试.依据ASTMD6862/D3330/D903标准设计.在巨大平滑的工作台上面预留安装螺纹孔用于固定不同的工装或样品具有很强的扩展性.当测量台表头位置垂直移动时,下面的工作台水平移动.
二款工装适配器可选:一款可调角度的工装,该工装可使测试台面倾斜到±30度,另一个可选适配器使用可调滑轮调节拉力角度,从0°到90°,而工作台保持水平.该水平定位适用于内有填充物容器的密封测试,也可用于其他材料的剥离测试.
当剥离力工装台到达最大行程时,内部的限位开关自动停止ESM303电动测试台的运动.
图片展示
功能特点
测量范围:0-500N
保持测试台面与拉力方向成90度角
角度可调工装(选配),倾斜角度±30°
角度可调适配器,带滑轮(选配)0°-90°,同时测试台面保持水平定位最大30lbf[150N])
测量台面空间大,预留固定工装螺纹孔
测试台面最大位移量8.2 in (210 mm)
兼容ESM303电动测试台
符合ASTM D6862, D3330, D903标准
外形尺寸IN[MM]
G1109剥离工装
剥离力工装规格尺寸图
AC1078角度可调工装带滑轮(选配)
30度剥离力工装规格尺寸图
AC1079角度可调工装(选配)
0-90度剥离力工装规格尺寸图
标准配置
90度剥离限位开关

G1109标准配置详见图左,包含以下附件:

(1)G1109剥离力测试工装
(1)最大行程限位线缆
(1)驱动头悬挂支架
(1)G1078细线拉伸夹具
(1)测量台连接适配工装
(8)安装螺丝
相关产品
拉脱力夹具 小型夹具G1003
适用于拉力测试
扭矩拉压力夹具 通用夹具G1058
适用于扭矩拉压力测量
通用扭力拉压力夹具 通用夹具G1023
适用于扭矩拉压力测量
摩擦力测量 摩擦系数工装G1086
适用于动态或静态摩擦系数的测量
订购信息
型号
量程
价  格
G1109
90度剥离测试工装
电话咨询
AC1078
角度可调工装带滑轮适配器
电话咨询
AC1079
角度可调工装
电话咨询
AC1080
连接工装用于G1023/G1058与剥离工装的连接
电话咨询
