电动端子拉力测试仪WT3-201M
电动端子拉力测试仪
WT3-201M电动端子拉力测试仪用于测量线缆端子的拉脱力,测量范围 200 lbF [1 kN].符合UL,ISO,ASTM,SAE,MIL标准,以及其它破坏性或非破坏性的测试.可设定一个拉力值或在设定的时间内保持负载,例如UL 486A/B测试标准. pass/fail红绿显示,及声音报警帮助识别不合格的样品.
WT3-201M可测量线径为AWG30-AWG3[0.8-6.3mm外径]的线缆,自定义空白端子适配器适用于独特的样品形状或非标尺寸.当样品放好后自动开始加载.样品断裂时,加载机构自动返回,并输出测量峰值,存储峰值,并自动清零,从而增加测试效率.还可以通过配置文件功能进一步提升测试效率,通过这个功能,可以根据测试需要编辑多个配置文件保存和调用.
可存储测量数据和统计计算值2000个读数.以及每个点的日期和时间(选配),测量数据通过USB, RS-232, Mitutoyo (Digimatic)或模拟信号端口传输至PC或其它数据采集器.
WT3-201M标配MESUR™ Lite 数据采集软件.该软件可连接采集数据或单个数据.一键输出到Excel用于进一步数据处理.
快速链接
功能特点
实时测量值和峰值测量
测量速度可调
样品嵌入时自动加载
样品断裂或到达设定的加载值时自动返回
USB, RS-232, Mitutoyo (Digimatic),模拟信号输出
可设置自动返回/自动输出/自动存储/自动清零当样品断裂时.
可存储2000个测量数据带统计功能,输出,和时间日期标识(时间日期标识为选配).
密码保护功能防止未经授权更改测量配置
Pass/fail显示,声音报警及输出
保存和调用500组测量配置(选配功能)负载保持或拉到预定的负载在设定的时间内,例如UL 486A/B标准(选配功能)
为所有保存的测量值加时间/日期标识(选配功能)
技术参数
量程 x 分辨率:
200 x 0.1 lbF |3200 x 2 ozF |100 × 0.05 kgF |1,000 x 0.5 N |1 x 0.0005 kN
精度:
± 0.2%FS
线径规格:
AWG30 - AWG 3 [0.01 - 0.25 in (0.3 - 6.3 mm)]
样品最小长度:
最小长6.5 in [165 mm],不包括端子
样品最大变形量:
1.7 in [43 mm]
速度可调:

测试速度:

0.4 - 12.0 in/min [10 - 300 mm/min]

接近/返回速度:

13.0 - 96.0 in/min [325 - 2,400 mm/min]
速度精度:
±0.2%
加载时速度变化:
±0% [步进电机加载]
电源:
通用:80-240 VAC, 50/60 Hz
采样频率:
7,000 Hz
输出:
USB/RS232输出,波特滤可调最大115200baud
Mitutoyo:BCD码输出,兼容Mitutoyo SPC设备
模拟信号输出:±1VDC,精度±0.25%FS
上下限报警通断信号输出
安全过载:
150%FS(当超过110%显示OVER)
重量:
26.5 lb [12.0 kg]
标配附件:
电源线,操作手册,USB线缆,CD光盘(USB驱动, MESUR™Lite software, MESUR™gauge DEMO software,NIST校准证书)
使用环境:
40-100°F,湿度最大96%,无露珠.
保修期限:
保修一年
选配功能
所有选配功能可在订购设备时一同选购或者在以后需要的时候通过一个简单的激活码付费激活就可使用.完整功能包选项包含所有功能订购可享有优惠折扣.WT3-201M出厂时所有选配功能有160个小时的试用时间(第一次开机时记时).
功能
订货号
描述

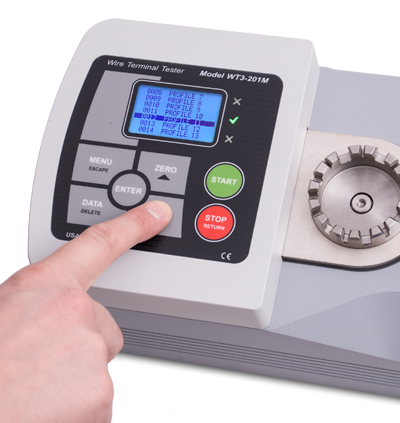

配置文件
WF010
保存和调用测试参数,例如测量速度,上下限报警,测量单位等,最大能保存500组测量配置.
设置上限负载
WF011
当到达设定的负载时,端子拉力测试仪停止加载
动态加载
WF013
端子拉力测试仪停止和保持负载,保持时间可设置
时间日期标记
WF014
在保存的每一个测量值后面加上时间和日期的标记
完整功能包
WFCOMP
包含以上所有可选功能
屏幕显示
端子拉力测量仪
可选设备
端子拉力测试仪工装

环形端子适配器

(WT3002)
多个尺寸可调 直径1/8"-3/8" [3.2-9.5 mm].
端子拉力检测仪适配器

空白端子适配器

(WT3004)
用于独特样品可自行加工形状及尺寸
线束端子拉力机仪器箱

携带式仪器箱

(WT3003)
提供仪器,及附件的存储空间及运输安全携带方便.
接线端子拉力计软件
统计计算,绘制曲线, load vs. time 或load vs. travel. 导入Excel等.
端子拉力测试机校准套件
用于校准端子拉力计的固定工装.(不包含砝码)
订购信息
型号
描述
价  格
WT3-201M
电动端子拉力测试仪, 200 lbF[1000N], 220V
35500.00

功能选配

WF010
保存多组测量配置
7200.00
WF011
上限停止
5400.00
WF012
动态保持
7200.00
WF013
时代日期标记
4950.00
WFCOMP
完整功能包
16500.00
*价格说明:人民币价格(含专/普票包邮)
备件
CERT
校准证书带原始数据
750.00
15-1004
MESUR™gauge测量分析软件
4450.00
WT3004
携带式仪器箱-WT3-201M
2250.00
WT3002
环形端子适配器-WT3-201M
1750.00
WT3003
空白端子适配器
1575.00
AC1049
校准套件WT3-200 (不包括砝码)
7500.00
09-1163
数据线, WT3-201M-RS-232
750.00
09-1165
USB数据线
30.00
标准配置:
WT3-201M电动端子拉力机标准配置
WT3-201M电动端子拉力机标准配置:

(1)USB线缆

(1)AC电源适配器

(1)CD光盘

出厂校准证书

规格尺寸 IN[mm]
端子拉力检测仪规格尺寸
