专业型高级数字推拉力计数显测力计Series7
Series7专业型数字推拉力计适用于一些要求精细,严格的推拉力测试,测量范围最大到2500N.（根据型号）,该设备精度为±0.1%,具有14000Hz高速采样频率,业内领先,针对于一些快速测试,提供更加准确的测量结果.
Series7系列推拉力计除具有Series5系列所有功能外,还具有高速连续采集功能,可连续存储5000个读数到内存,采样频率高达14000Hz.连接脚踏开关,断裂判断,1st / 2nd峰值显示.摩擦系数测量单位,及用户自定义计量单位.为了提高工作效率,Series7系列加入自动输出,自动存储,自动清零,外部触发功能以适应各种测量需求.
Series7系列专业型推拉力计可以手持式操作或与MARK-10测量台直接连接,配合ESM303电动测量台可做拉压测试,具有断裂停车,动态力值保持,PC控制,循环测量,过载保护,位移控制等功能.
标配基本版数据传输软件 MESUR™ Lite 可连续采集或单个采集测量数据.一键导入EXcel功能,方便进一步处理数据,也可以选配高级版数据分析软件MESUR™ gauge.
快速链接
图片展示
功能特点
高速14000Hz采样频率
高速连续采集5000个测量数据,数据可下载到PC.
USB,RS-232 Mitutoyo,以及模拟信号输出
样品断裂判断,自动停车等在ESM303电动控制台上
1st/2nd峰值显示
自动输出/自动存储/自动清零
5种测量单位切换,摩擦系数测量,以及用户自定义测量单位
脚踏开关控制功能
上下限报警设置,通断信号输出
平均值测量模式可测量设定时间内的平均测量值
外部触发模式-适用于开关闭合测试,远程控制数据显示
按键音及报警声音提示
密码保护功能设置
屏幕显示
特殊功能
高速采样频率& 存储功能
Series7以每秒14000的速率连续采集并存储5000个测量数据.这个特有的功能非常适用于开关的闭合测试,敏捷的碰裂试验,及其它瞬间作用力,设置开始和停止的触发条件.采集频率可调节,同样适用于慢节凑的测量,例如:结构的松动,材料的形变等.测量数据从存储器中输出到数据采集软件例如:MESUR™gauge可进一步分析处理.使用Seires7系列可以替代繁锁昂贵的数据采集设置和软件.
脚踏开关命令控制
Series7系列脚踏开关控制功能可改善测量的舒适度和提高测试效率,无需多次按键,一个脚踏开关信号最多可能执行三个命令：例如响应峰值读数,清零延迟,存储数据等.每个命令之间可设置延迟时间.
自动数据输出/存储/清零/I/O针脚触发
Series7系列可执行以下几个功能有效提高测试效率.:
自动存储峰值读数到仪器内存中.
通过USB,RS-232,或Mitutoyo输出峰值.
清零显示.I/O针脚触发：例如与ESM303电动测量台连接时可以控制测量台停止加载
自定义测量单位
Series7系列可切换6个标准测量单位.其中一个附加的自定义测量单位方便用户的特殊需求.需设置一个基础单位,然后剩以一个倍数,单位名可编辑5个字符,
典型的应用包括:
测量扭矩,将仪器按压在一个机械装配的杠杆上,可以通过设置杠杆的长度,从而直接得出扭矩的测量值Ncm或Nm
压强测试,通过设置与样品接触的圆形压盘面积,可直接得出压强单位psi.
摩擦系数测量
Series7系列可评测材料间的静态摩擦系数,动态摩擦系数
Series7可以调节滑块重量,满足不同测试需求
滑块重量调节范围:1 0%-1 00%测力计满量程
技术参数
精度:
±0.1%FS
采样速度:
14000Hz
电源:
交流适配器和可充电电池供电 电池电量显示器,电量不足自动关机.
电池使用时间:
背光开启:连续使用7个小时以上
背光关闭:连续使用24个小时以上
测量单位选项:
LbF,ozF,gF,kgF,N,KN,mN(根据型号)
输出:
USB/RS232输出，波特滤可调,最大至115200baud
Mitutoyo (Digimatic):BCD码输出,兼容 Mitutoyo SPC设备
模拟输出:±1VD,精度±0.25%FS
通断信号输出
功能设置:
数字滤波,输出设置,自动关机,开机默认设置,按键音,声音报警,校准设置
过载保护:
200%满量程(当超过110%显示OVER)
重量:
M7-012-M7-100:1.0lb[0.45kg]
M7-200-M7-500:1.2lb[0.54kg]
使用环境:
40-100°F,最大相对湿度96%,无露珠.
标准附件:
仪器箱,,附件一包(钩头,压头,锥型头,一字头，加长杆,V型头,交流配适器,充电池,USB线缆,CD操作手册,数据传输软件(基本版)
保修期限:
保修一年
可选设备
绘制图形,load vs. time 或 load vs. travel 统计分析,测量报告
传输数据到PC,或打印机等其它外部采集设备用于分析数据.
用于快速连接和拆卸,防止夹具旋转.可与测量台,传感器或推拉力计直接连接.
踩踏一次最多可执行三个程序命令.
用于固定MARK-10推拉力计,包括安装螺丝.
注：MARK-10测量台包含该配件
注：MARK-10测量台包含该配件
订购信息
量程x分辨率
型号
lbF
ozF
kgF
gF
N
kN
mN
价 格
M7-012
0.12×0.00002
2x0.0005
-
50 x 0.01
0.5 x 0.0001
-
500 x 0.1
18900.00
M7-025
0.25x0.00005
4x0.001
-
100x0.02
1x0.0002
-
1000x0.2
18900.00
M7-05
0.5 x 0.0001
8 x 0.002
-
250 x 0.05
2.5 x 0.0005
-
2500 x 0.5
16500.00
M7-2
2 x 0.0005
32 x 0.01
1 x 0.0002
1000 x 0.2
10 x 0.002
-
-
14800.00
M7-5
5 x 0.001
80 x 0.02
2.5 x 0.0005
2500 x 0.5
25 x 0.005
-
-
14800.00
M7-10
10 x 0.002
160 x 0.05
5 x 0.001
5000 x 1
50 x 0.01
-
-
14800.00
M7-20
20 x 0.005
320 x 0.1
10 x 0.002
10000 x 2
100 x 0.02
-
-
14800.00
M7-50
50 x 0.01
800 x 0.2
25 x 0.005
25000 x 5
250 x 0.05
-
-
14800.00
M7-100
100 x 0.02
1600 x 0.5
50 x 0.01
50000 x 10
500 x 0.1
-
-
14800.00
M7-200
200 x 0.05
3200 x 1
100 x 0.02
-
1000 x 0.2
1 x 0.0002
-
16500.00
M7-500
500 x 0.1
8000 x 2
250 x 0.05
-
2500 x 0.5
2.5 x 0.0005
-
16500.00
*价格说明：人民币价格(含专/普票包邮)
常用备件
15-1004
MESUR™gauge software分析软件
5600.00
09-1163
数据线Series7- RS-232
275.00
09-1165
USB数据线
30.00
08-1026
充电电池
200.00
AC1030
AC适配器, 110V
360.00
AC1035
AC适配器, 220V AUS
385.00
AC1052
固定安装连接板
490.00
标准配置：
Series7推拉力计标准配置如图（左）及附件：
(1)螺纹连接头*
(1)仪器箱
(1)USB线缆
(1)AC电源适配器
(1)充电电池
(1)CD光盘
出厂校准证书
*具体附件根据型号详见以下图表：
标配附件
仪器型号
附件
M7-012-M7-20
M7-50-M7-100
M7-200-M7-500

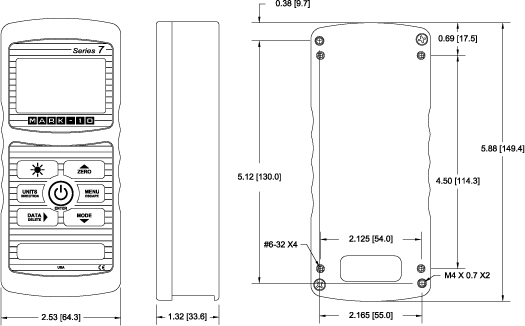

规格尺寸 IN[mm]
传感器螺纹规格
M7-012-M7-100
#10-32M UNF
M7-200-M7-500
5/16-18M UNC
