手动扭矩测量台TST/TSTH
![](imgs/tst/TST-torque-tester-3-m.png)
TST扭矩测量台适用于多种扭矩测试应用,包括开启扭矩测试,旋紧扭矩测试等.测量范围最大到100lbFin[11.3Nm]平滑顺畅的手轮操作简单易用,手柄控制滑道可快速高效的接触和分离样品,上下滑块可锁定位移行程.测量台包括扭矩加载台面,预留螺纹孔用于安装固定夹具或定制工装.加载台转动时可显示角度.TST测量台模块化设计可安装多种扭矩传感器和夹具,立式和卧式两种结构.
快速链接
图片展示
功能特点
![](imgs/tst/dot.gif)
测量范围:100 lbFin (11.3 Nm)
![](imgs/tst/dot.gif)
最大位移角度:无限
![](imgs/tst/dot.gif)
喉深:4.10" (104 mm)
![](imgs/tst/dot.gif)
角速率:12° /手轮转动一圈
![](imgs/tst/dot.gif)
刻度盘2°分辨率(可选数字角度显示,分辨率高达0.1°,详见以下)
![](imgs/tst/dot.gif)
滑道最大位移:15.5" (394 mm)
![](imgs/tst/dot.gif)
滑道速率:1.047" (26.6 mm)/手柄转动一周
![](imgs/tst/dot.gif)
位移行程可调
![](imgs/tst/dot.gif)
扭矩加载盘预留螺纹孔可直接安装夹具或工装
![](imgs/tst/dot.gif)
手轮加载平滑顺畅
![](imgs/tst/dot.gif)
手柄控制滑道可快速高效的接触和分离样品
可选设备
![扭矩仪数字显示](imgs/tst/TST001-angle-indicator-torque-tester-1-150px.png)

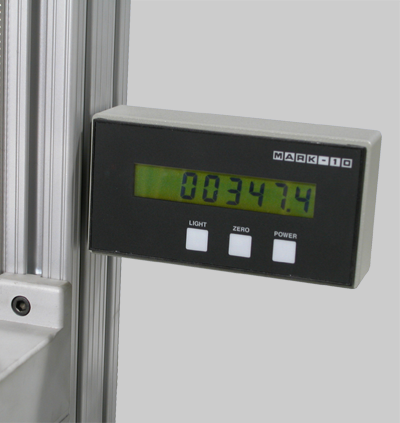

数字角度显示器
显示顺时针角度(CW)或逆时针角度(CCW)分辨率0.1°最大角度显示99999° "zero"清零按键,精度±0.7°.背光显示.金属外壳.预留安装螺纹孔.
![](imgs/tsa/TSF002-150px.jpg)
卧式工装套件
可水平放置并固定测量台.
可订制测量台高度
标准配置

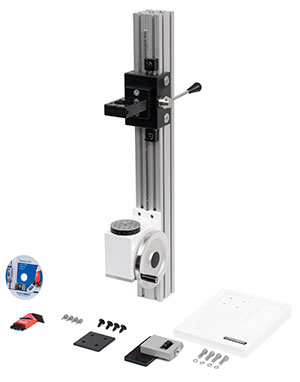

TST/TSTH手动拉压力测量台标准配置如图(左)
包含以下附件:
(1)内六角扳手
(1)显示器固定工装
(1)顶盖
(4)显示器手拧螺丝
(1)CD光盘
(1)测量台架底座/带安装螺丝(TSF)
(1)卧式固定工装/带安装螺丝(TSFH)
订购信息
产品型号
产品描述
价 格
TST
扭矩测量台,手轮式操作,立式
23400.00
TSTH
扭矩测量台,手轮式操作,卧式
23400.00
TSC001 *
数字角度显示器,110V
8550.00
TST001E *
数字角度显示器,220V
8550.00
TSF002
卧式工装套件
1900.00
---
高度订制
电话咨询
规格尺寸 IN[mm]
TST
![](imgs/tst/TST_DIM.jpg)
TSTH
![](imgs/tst/TSTH_DIM.jpg)
