ESM301/ESM301L电动控制测量台
ESM301测力计测量台
ESM301/ESM301L可选配置型电动测量台应用于实验室,生产车间对产品进行拉伸或压缩测试,测量范围300lbF[1.5kN]
电动测量台可提供多种测量功能,包括断裂停车,循环加载,位移限位,预定载荷,动态载荷保持,拉伸率测量,压缩测试,等等.测量设置菜单简洁友好,可调节测量速度,载荷,位移行程,测量台也可以通过电脑控制.
为了节约成本我们提出了"build-your-own"可以自已选择需要的测量功能,您可以根据样品需要的测量条件任意组合测量功能选项.没有订购的测量功能以后也可以付费通过激活码自行开通.

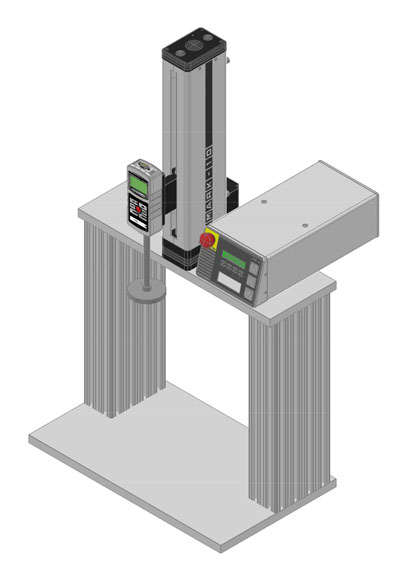

为了防止篡改测量条件我们增加的密码保护功能,模块化设计测量台立柱与控制台可以分开,满足不同的固定安装方式.
分析软件
使用MESURgauge分析软件绘制曲线,分析数据
快速跳转
图片展示
功能特点
测量速度单位(in/min & mm/min)

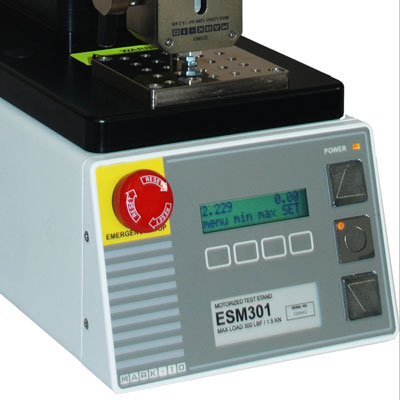

LCD液晶显示,金属按键UP,DOWN,STOP,急停按钮,功能设置按键
测量参数密码保护功能,防止篡改测量参数

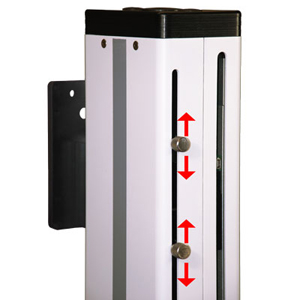

行程限位
可拆卸矩阵式螺纹固定工装板
步进电机驱动,加载时速率变化0%
独特的机械设计,有效减小框架结构的弯曲
-
按键控制:点触,保持,自动三种模式
预留安装固定孔
可选硬件

多功能数据线

推拉力计-控制器(09-1162)
用于Series7,5,4系列推拉力计与控制器的连接,这个数据线用于传输上下限信号,过载信号,及测量数据.

RS232数据线,控制器-PC

(09-1056)
传输测量数据及位移数据到PC

RS-232转USB适配器

(RSU100)

加高适配工装套件

当选购测量台立柱加高时需选购该工装,用于适配立柱与主体的连接,包含五金工具及安装螺丝

立柱加高

ESM301-002,-2,-3
增加测量高度(不增加位移行程)三款标准加高工装可选: 6" (150 mm), 12" (300 mm), and 24" (610 mm)也可定制高度.

测量台-控制器间的连接线缆

(09-)1056
允许测量台立柱与控制器分开,选择不同的安装方式
快速安装或拆卸夹具,防止夹具转动,可与测量台,外置型传感器及推拉力计连接
可选控制功能
下列控制功能可在订购测量台时选购或在以后付要时付费通过激活码自行激活即可.可选购完整的功能包尊享折扣,测量台配有Demo模式,所有控制功能可免费试用160小时的操作时间.
控制控能选项
货号
描述
该功能所需要的选配件
电脑控制
EF010
提供RS-232通讯端口连接电脑,或USB通讯端口(需选购RSU100数据适配器),使用者可通过控制器中的ASCII码命令经由PC来控制测量台架的运动.
Series5系列高级测力计
09-1162多功能数据线
09-1056电脑数据线
ESM301(L)-001位移显示功能
EF011位移上下限功能
位移显示
ESM301-001
ESM301L-001
在液晶屏左上角显示位移,位移数据通过内部线性光栅提供,其精度高于传统式的编码器式设计,消除了反弹及非线性问题
-硬件安装
位移限位
EF011
ESM301电运控制台可在设定的位移上下限停止,或循环升降
ESM301-001或ESM301L-001位移显示选项
过载保护
EF012
保护测力计过载,通过设定测力计量程的百分比或设置模拟电压输出,ESM301可连接任何带模拟输出电压的测力计
Series5或Series4系列测力计
09-1162多功能数据线
自动返回
EF013
当控制台架横梁移动到限位开关;载荷的上限下限;位移的上限下限;或样品断裂时停止加载并返回到相反方向
负载返回:09-1162数据线
位移返回:EF011位移选项
断裂返回:EF019选项,09-1162
循环/停留时间
EF014
可设置100,000次循环加载,可分别设置上下限的停留时间
独立升降速度
EF015
横梁升降分别设置不同的速度
低速度扩展
EF016
0.02-13"/min(0.5-300mm/min)
高速度扩展
EF017
0.5-45"/min(13-1100mm/min)
断裂停车
EF018
当样子断裂或发生变形时,测量值急剧下降到预先设定的范围时测量控制台自动停车
Series5数字测力计,
09-1162多功能数据线
载荷保持
EF019
动态调整横梁位移,保持设定的载荷,可设定保持时间
Series5数列测力计,
09-1162多功能数据线
停留时间需选择EF014选项
预加载控能
EF020
当到达预先设置的载荷时,控制台停止加载,或位移自动清零继续加载,用于伸长率,弹簧拉力等张力或压力测量
ESM301-001或ESM301L-001位移显示选项
Series5系列测力计
09-1162多功能数据线
全功能包
EF021
包含以上所有控制功能
技术规格
测量量程:1.5kN
标准位移速度:0.5 - 13 in/min (13 - 330 mm/min)
可选位移速度:0.02 - 45 in/min (0.5 - 1100mm/min)
最大行程:
ESM301:11.5 in (292 mm)
ESM301L:18in(457mm)
速度设置精度:±0.2%
加载速度变化:±0%[步进电机]
位移精度:±0.05mm/250mm
位移重复精度:0.02mm
机械限位最小位移:0.03mm
电源:80-240 VAC, 50/60 Hz
重量:
ESM301:34lb(15.4kg)
ESM301L:39.5(23.7kg)
订购信息
型号/部件号
描述
价  格
ESM301E
电动试验台,220V
电话咨询
ESM301-002-1
延长立柱,6"
电话咨询
ESM301-002-2
延长立柱,12"
电话咨询
ESM301-002-3
延长立柱,24"
电话咨询
ESM301-003
试验台固定套装
电话咨询
09-1162
多功能数据线,连接测力计与电动试验台
电话咨询
09-1056
数据线连接ESM301与PC机
电话咨询
RSU100
RS232-USB转换器
电话咨询
控制器选项
ESM301-001
位移显示单元
电话咨询
EF-010
电脑控制功能
电话咨询
EF-012
过载保护功能
电话咨询
EF-013
自动返回
电话咨询
EF-014
循环/停留时间
电话咨询
EF-015
多功能按键控制
电话咨询
EF-016
上、下速度可调功能
电话咨询
EF-017
扩展速度,低速(0.5 - 330 mm/min)
电话咨询
EF-018
扩展速度,高速(13 - 1100 mm/min)
电话咨询
EFCOMP
完整选项包、包括以上控制选项的所有功能
价格优惠
外形尺寸
型号
A
B(系列3/2)
C(系列7/5/4)
ESM301
24.5
[]622
3.5 15.0
[89-381]
2.3-13.8
[58-351]
ESM301L
31.5
[800]
3.5 21.5
[89-546]
2.3-20.3
[58-516]
